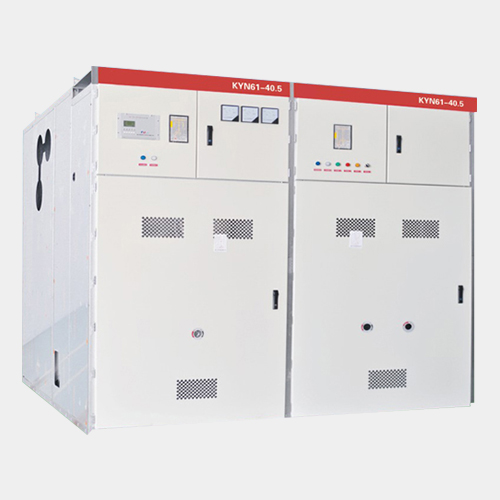

KYN61-40.5(Z)鎧裝移開式交流金屬封閉開關柜柜體
產品概述
KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關柜系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可以用于控制頻繁操作的場所等。本開關柜符合GB/T11022-1999、GB3906-1991及L404-1997等開關柜標準。
0.00
0.00
產品概述
KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關柜系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可以用于控制頻繁操作的場所等。本開關柜符合GB/T11022-1999、GB3906-1991及L404-1997等開關柜標準。
產品概述
KYN61-40.5(Z)型鎧裝移開式交流金屬封閉開關柜系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可以用于控制頻繁操作的場所等。本開關柜符合GB/T11022-1999、GB3906-1991及L404-1997等開關柜標準。
結構說明
開關柜按GB3906-1991和IEC288中鎧裝式金屬封閉開關設備標準并參照采用國際IEC-298標準而設計。整體由柜體和可抽出部分(手車)兩部分組成。柜體結構為組裝式，用螺栓栓接組合成型。用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。并且所有金屬結構件可靠接地，主回路系統的各隔離室有獨立排氣的壓力釋放通道。
主要特點
柜體結構采用組裝式，斷路器采用手車落地式結構。
配用全新型復合絕緣真空斷路器，并具有互換性好、更換簡單之特點。
手車車架中裝有絲桿螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構。
所有操作均可在柜門關閉狀態下進行。
主開關、手車、開關柜門之間的聯鎖均可采用強制性機械閉鎖方式，滿足“五防”功能。
電纜室空間充裕，可連接多根電纜。
快速接地開關用于接地和回路短路。
外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。
外形尺寸
技術參數
