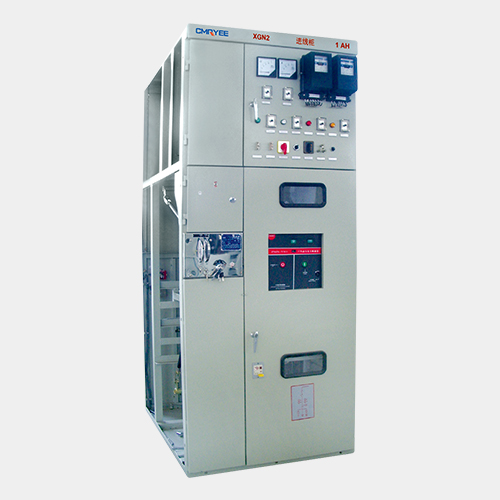

XGN2-12金屬鎧裝式高壓開關柜柜體
產品概述
XGN2-12箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3、6、10kV三相交流50Hz系統中作電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。
本開關柜符合國家標準GB3906《3.6~40.5kV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套性能可靠、功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到“五防”閉鎖功能。
0.00
0.00
產品概述
XGN2-12箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3、6、10kV三相交流50Hz系統中作電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。
本開關柜符合國家標準GB3906《3.6~40.5kV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套性能可靠、功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到“五防”閉鎖功能。
產品概述
XGN2-12箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3、6、10kV三相交流50Hz系統中作電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。
本開關柜符合國家標準GB3906《3.6~40.5kV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套性能可靠、功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到“五防”閉鎖功能。
開關柜的主開關采用ZN28A-10型系列真空斷路器。可配用CD17系列電磁操動機構、CT17或CT19B彈簧操作機構，也可根據用戶配用需要ZN12，VS1等整體斷路器。隔離開關采用GN30-10系列旋轉式隔離開關。
主要特點
開關柜為金屬封閉箱結構，柜體骨架由C型材和G型材組裝而成，柜內用鋼板分隔成斷路器室、母線室、電纜室、繼電器室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。根據柜體布置，前上部為繼電器室內部可安裝繼電器，門上可裝設個號繼電器，指示儀表，信號燈，轉換開關安裝于操作小室，后上部分為母線室，后下部為電纜室，可方便地進行接線，前面為斷路器室，方便了開關柜的檢修，防護等級為IP2X。
注: 如有架空進出線需另外增加400深的附柜。
