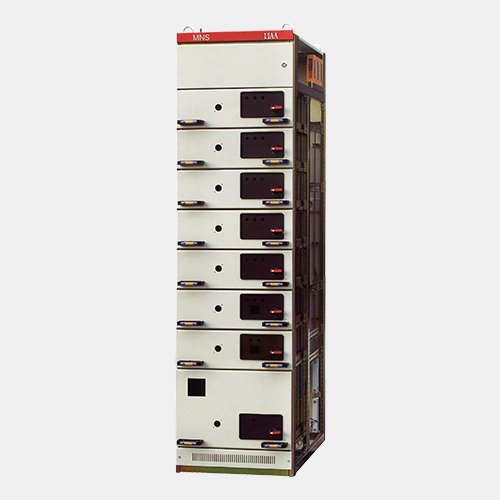

MNS(經濟型)低壓抽出式開關柜柜體
產品概述
經濟型MNS低壓成套開關設備是在標準型的基礎上改進研制的產品。適用于交流50(60)Hz、額定工作電壓660V及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
0.00
0.00
產品概述
經濟型MNS低壓成套開關設備是在標準型的基礎上改進研制的產品。適用于交流50(60)Hz、額定工作電壓660V及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
產品概述
經濟型MNS低壓成套開關設備是在標準型的基礎上改進研制的產品。適用于交流50(60)Hz、額定工作電壓660V及以下的系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
結構說明
裝置基本柜架為C型材組合式結構，柜架的全部結構件都經過鍍鋅處理或覆鋁鋅板制作。通過自攻鎖緊螺釘8.8級六角螺釘緊固互相連接成基本框架，再按方案變化需要，加上相應的門、封板、隔板、安裝支架，以及母線、功能單元等零部件，組裝成一臺完整裝置，裝置內零部件尺寸，隔離室尺寸，實行模數化(模數單位E=25mm)。垂直通道及一二次接插件均改為GCK柜的形式，水平母線也可放置柜頂，頂蓋可開啟，采用后出線或者側出線方式均可。在保持原有工作性能及外觀的同時，實現安全可靠，安裝、檢測、維修便捷并降低生產成本。柜體防護等級IP3X~4X。
抽屜類型說明
抽屜類型: 分五種標準尺寸，都是以8E(200mm)高度為基準，它們分別為8E/4，8E/2，8E，16E和24E。
8E/4: 在8E(200mm)高度空間組裝4個抽屜單元；
8E/2: 在8E(200mm)高度空間組裝2個抽屜單元；
8E: 在8E(200mm)高度空間組裝1個抽屜單元；
16E: 在16E(400mm)高度空間組裝1個抽屜單元；
24E: 在24E(600mm)高度空間組裝1個抽屜單元。
單元回路額定電流600A及以下，其中8E/2單元抽屜最大電流可達到100A。抽屜安裝單元有效高度1800mm。相同功能單元的抽屜具有良好的互換性。抽屜進出線根據電流大小采用不同規格的后出式接插件。8E/2單元抽屜與電纜室的轉接電流分檔采用CFZJD型轉接單元。抽屜單元設有機械聯鎖裝置。抽屜單元有足夠數量的二次接插件。
外形尺寸
