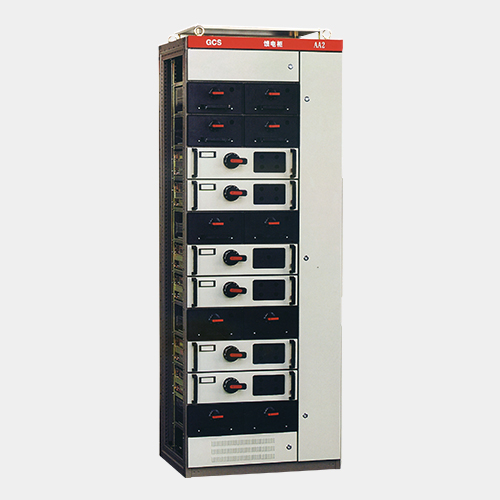

GCS(標準型)低壓抽出式開關柜柜體
產品概述
標準型GCS交流低壓抽出式開關柜適用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業，在大型發電廠、石油化工等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz，額定工作電壓為380(660)V，額定電流為4000A及以下的發、供系統中的配電，電動機集中控制，電抗器限流，無功功率補償使用的低壓成套配電裝置。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
0.00
0.00
產品概述
標準型GCS交流低壓抽出式開關柜適用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業，在大型發電廠、石油化工等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz，額定工作電壓為380(660)V，額定電流為4000A及以下的發、供系統中的配電，電動機集中控制，電抗器限流，無功功率補償使用的低壓成套配電裝置。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
產品概述
標準型GCS交流低壓抽出式開關柜適用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業，在大型發電廠、石油化工等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz，額定工作電壓為380(660)V，額定電流為4000A及以下的發、供系統中的配電，電動機集中控制，電抗器限流，無功功率補償使用的低壓成套配電裝置。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
結構說明
框架采用KS型鋼和橫梁組裝而成，具有強度高，便于模數化安裝的特點，標準模數E=20mm(也可采用C型材制作)。框架及門板經酸洗磷化后靜電噴塑。內部隔板、抽屜鍍鋅鈍化處理。各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室。各室的作用相對獨立。水平母線采用柜后平置式排列，以增強母線抗電動力的能力，能承受80/176kA短路電流的沖擊。裝置與外部電纜的連接在電纜室中完成，電纜可以上下進出，安裝維修方便。柜體也可改為后出線方式但主母線必須置于柜頂且柜寬為570mm(也可600mm)，柜體防護等級IP3X~4X。
抽屜類型說明
抽屜層高的模數為200mm或160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。每臺MCC柜最多能安裝11個1單元的抽屜或22個1/2單元的抽屜。抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。抽屜單元設有機械聯鎖裝置。抽屜單元有足夠數量的二次接插件(1單元及以上為32對，1/2單元為20對)，可滿足計算機接口和自控回路對接點數量的要求。
外形尺寸
