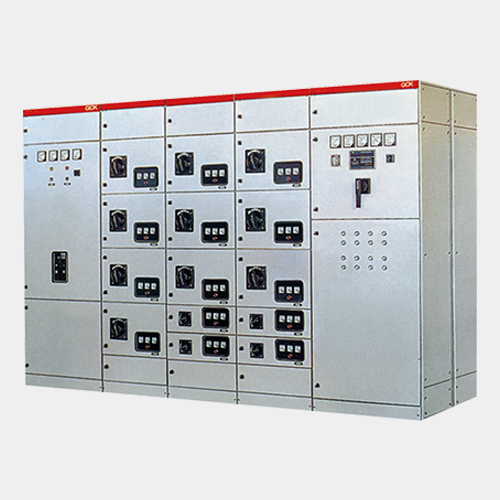

GCK低壓抽出式開關柜柜體
產品概述
GCK系列低壓抽出式開關設備適用于額定工作電壓380~660V交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
0.00
0.00
產品概述
GCK系列低壓抽出式開關設備適用于額定工作電壓380~660V交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
產品概述
GCK系列低壓抽出式開關設備適用于額定工作電壓380~660V交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
結構說明
框架采用KB型材(C型材)，利用C型鋼和G型梁用M10螺栓組裝而成(利用三維連角器定位組裝而成)或KS型材組裝而成。螺栓連接無焊接點，從而避免了焊接變形，提高了安裝精度。水平母線放置柜頂，頂蓋可開啟，柜體裝有后門，出線方式采用后出線，安裝、維修更便捷。柜體防護等級IP3X~4X。抽屜采用開門或帶門操作方式。開門操作時抽屜采用撥把式二位置、撥把式三位置操作機構和螺旋式推進機構，帶門操作時抽屜采用XJG型推進機構。單元回路額定電流600A及以下，其中1/2單元抽屜最大電流可達到100A。
抽屜類型說明
KB型材、抽屜類型說明
柜架的全部結構件均通過自攻鑼釘連接，按需要加裝門、面板、隔板、支架及抽屜部件，以組合成一臺完整的開關柜柜架。
柜體及部件安裝孔按模數E=25mm變化，具有靈活方便等特點。
抽屜單元有200/4、200/2、200、300、400、500、600等系列單元高度，根據各回路電流等級不同，選擇占有抽屜單元高度。柜體內抽屜有效安裝高度1800mm。
KS型材、抽屜類型說明
采用KS型材和專用連接件組成，型材截面積大，具有強度高，組裝簡單，工藝性強，穩固性能好等特點。
柜體及部件安裝孔按模數E=20mm變化，具有靈活方便等特點。
抽屜單元有200/2、200、300、400、500、600等系列單元高度，柜體內抽屜有效高度1800mm。
外形尺寸
