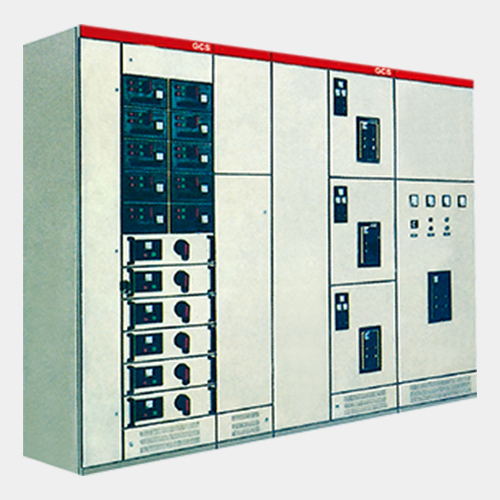

GCS(經濟型)低壓抽出式開關柜柜體
產品概述
經濟型GCS是在標準型GCS基礎上改進研制的產品。適用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
0.00
0.00
產品概述
經濟型GCS是在標準型GCS基礎上改進研制的產品。適用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
產品概述
經濟型GCS是在標準型GCS基礎上改進研制的產品。適用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439。
結構說明
框架采用KS型鋼和橫梁組裝而成，具有強度高，便于模數化安裝的特點，標準模數E=20mm。柜體經酸洗磷化后靜電噴涂。內部隔板、抽屜鍍鋅鈍化處理。各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室。各室的作用相對獨立。垂直通道及一二次接插件均改為GCK柜的形式，水平母線也可放置柜頂，頂蓋可開啟，采用后出線或側出線方式均可。在保持原有工作性能及外觀的同時，實現安全可靠、安裝、檢測、維修便捷并降低生產成本。柜體防護等級IP3X~4X。
抽屜類型說明
抽屜層高為模數為160mm。分為160/2、160、240、320、400、480等模數單元尺寸系列，抽屜安裝單元有效高度1760mm。抽屜層高的模數為200mm時分為200/2、200、300、400、500、600等模數單元尺寸系列，抽屜安裝單元有效高度1800mm。單元回路額定電流600A及以下其中1/2單元抽屜最大電流可達到100A。相同功能單元的抽屜具有良好的互換性。抽屜進出線根據電流大小采用不同規格的接插件。1/2單元抽屜與電纜室的轉接采用CFZJD型1/2分路轉接單元。抽屜單元設有機械聯鎖裝置，抽屜單元有足夠數量的二次插件。
外形尺寸
